EN12966標準的道路交通信息顯示屏

智能交通所涉及的產品應用非常廣泛，今天我的主題只針對LED道路可變情報板，也叫VMS。我只想聚焦在兩個角度，個角度是歐洲發達國家與中國市場在技術上的差別；第二個角度是在實際應用上的差別。

　　目前國標對VMS的要求不夠完善，只針對LED的亮度、角度有要求，可以說只是把一個戶外的文字廣告屏裝在道路上方了。那歐洲發達國家他們的標準是按照EN12966標準的，這屬于歐盟強制執行的法律法規性的標準。世界上多數發達國家都參考應用這個標準，或者是基于這個標準來設定自己的標準，比如美國。

　　EN12966對VMS產品在光學顯示、電氣安全、EMC、環境適應、結構安全等作出強制性的要求，定義標準和測試方法，工廠生產控制方式等。

　　我簡要說一下EN12966標準的要求：

　　是亮度。要求VMS要在不同的亮度環境下顯示的亮度必須在一定的范圍內，VMS分別要顯示白、黃、紅、綠、藍各種顏色，并且要在幾種不同的照度下達到一定的數值范圍。這個亮度的等級，從高到底分為L(cháng)3、L2、L1三個檔次。



　　第二是對比度。各種顏色分別要在不同照度下，分有R3、R2、R1三檔次。

　　第三是投射范圍。VMS的投射角度范圍等級分別對應于不同的道路應用。其中常用的是B6、B4。

　　第四是顏色。在有效投射范圍內的任何位置，各種顯示顏色的色坐標必須在要求的范圍內。有C2、C1等級。

　　第五是環境適應性的要求。主要對溫度，防護等級，防腐蝕，抗風，變形等作出明確要求。

　　我們青松的VMS達到了EN12966的高等級標準，并且得到了歐盟指定實驗室的正式驗證。我們的證書覆蓋了全系列不同間距大小的VMS，所有的中國實驗室是不具備這個測試資格的。

　　把我們的VMS跟國內的VMS做一個比較。

　　光學透鏡有效地將LED的出光集中，并打到需要的覆蓋范圍，而其它地方，包括水平以上都沒有出光。這樣截光性能的集中出光，減少雜散無用光，節省能耗，減少光污染。

　　即使應用在市區密集的道路環境，VMS的顯示只是投射到道路的需要范圍，對周?chē)臉怯?，照明等，或者對無關的道路旁線支線，大大降低不必要的影響。

　　顯示顏色符合EN12966標準的C2?？梢詫?shí)現全彩色顯示。而且在有效區域范圍內，顏色分布均勻，亮度均勻。保證了覆蓋范圍內的優異的可視性能。

　　顯示的單個像素單個出光點，實現全彩色單點輸出。與一般的RGB分立出光再通過視覺混色對比，顯示效果更佳，一致性更好。

　　光學透鏡設計，顯示面平滑，無溝槽，無遮掩，無凹凸。不會(huì )積雪，不積砂塵，不留水痕。在雨水沖刷下，還起自潔作用。持久的顯示效果和外觀保證。

　　透鏡設計，VMS的光輸出向下投射要求覆蓋的范圍，箱體垂直安裝滿足使用需要。無需為增大投射覆蓋范圍，而調整VMS傾斜角度，傾斜安裝。垂直安裝保證整體結構穩定性，減輕安裝難度。

　　EN12966系列VMS重要特點：

　　VMS的發光輸出控制在有效的范圍內，不同于現有傳統的VMS的無控制光輸出，因此大大減少了光輸出的浪費，節能達到50%以上。

　　有高性能的透鏡設計，將LED所有的光輸出都投射到一定的范圍內，因此只需很小的LED驅動電流，就能達到所需的亮度 。驅動電流小，發熱量小，設備的整體壽命長。

　　青松的系列EN12966認證VMS，功耗極低，使用壽命長。

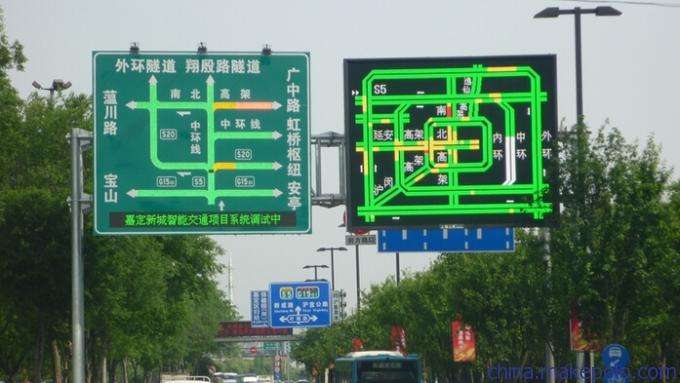

　　再來看看目前國內VMS的應用情況。

　　還有單立柱式VMS應用:

　　多用在城市交通誘導系統，高速路上較少。顯示面積小，顯示擁堵地圖辨識性不高?？娠@示多行文字和圖案。

　　還有國外VMS系統的應用：

　　根據車速、觀看距離確定顯示字高。

　　根據顯示內容，文字、圖案，確定VMS的點陣間距和大小面積。同時，EN12966標準對顯示的文字大小，和圖案形式也有相應的規定。

　　除了全點陣的大VMS，還有大量的LCS、VSLS或者多圖案組合VMS配套使用，結合多種道路檢測設備，成整套的控制和引導系統。

道路交通信息顯示屏如需要符合歐盟CE認證，按照標準EN12966 進行產品測試和工廠審核
